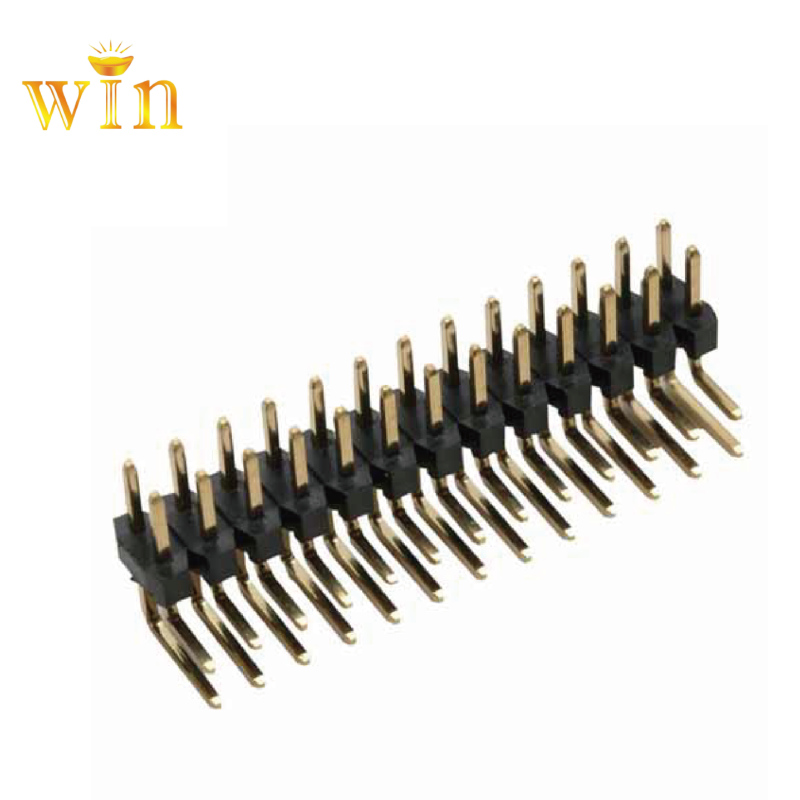

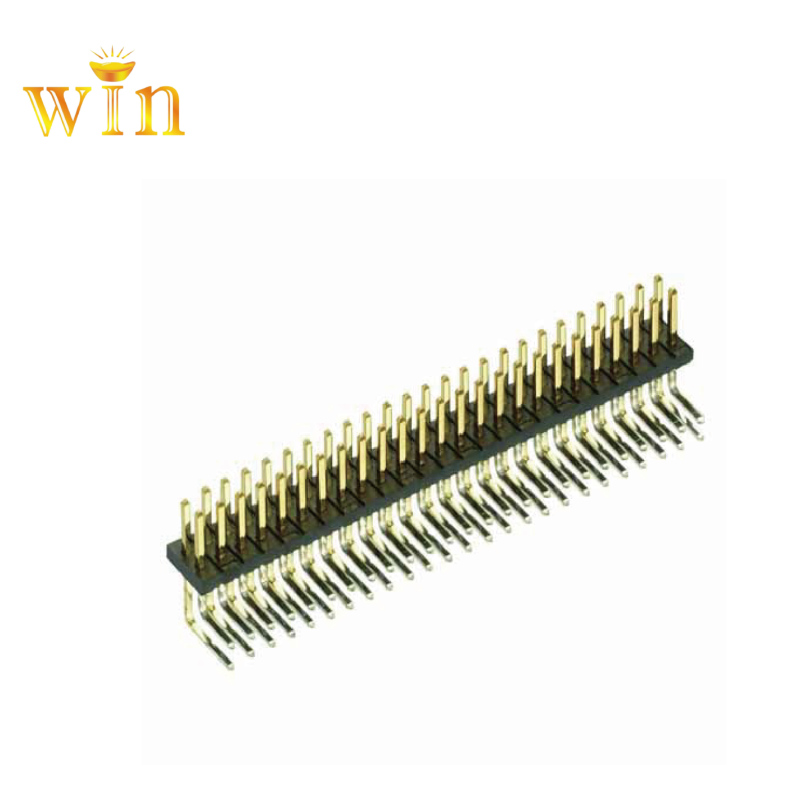

2.54MM (0,1'') PITCH PIN HEADER

SPECIFICATION

MATERIALS (koskettimet): kupariseos, Gold- tai Tin (nikkeli) loppuun

MATERIALS (pesät): Vakio tai korkean lämpötilan muovia, arvioivat UL94V-0(Standard materiaali PBT+30% GF RoHS)

CURRENT: 3A kosketinta kohti

MAXIMUM jännite: 800V AC, 500V DC

Ota VASTARINTA: 30mm-max

INSULATION VASTARINTA: 1000 mm-min

OPERATING LÄMPÖTILAN:-40℃tuotavaan 105℃

DURABILITY: 300 liitäntäsykleillä (kulta) tai 50 liitäntäsykleillä (tina)

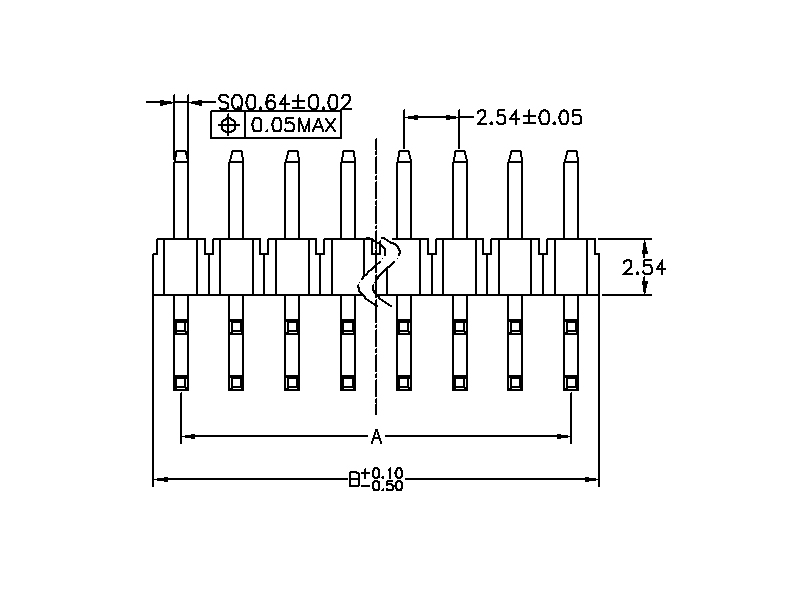

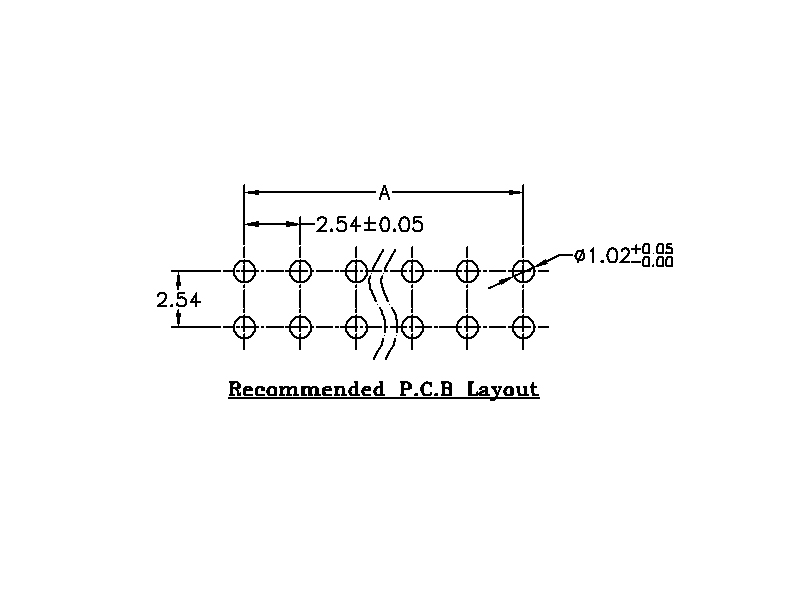

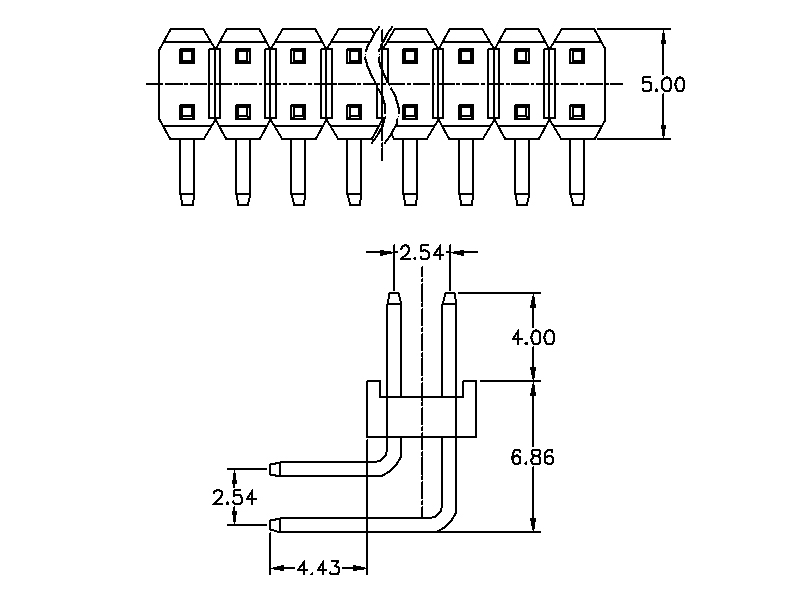

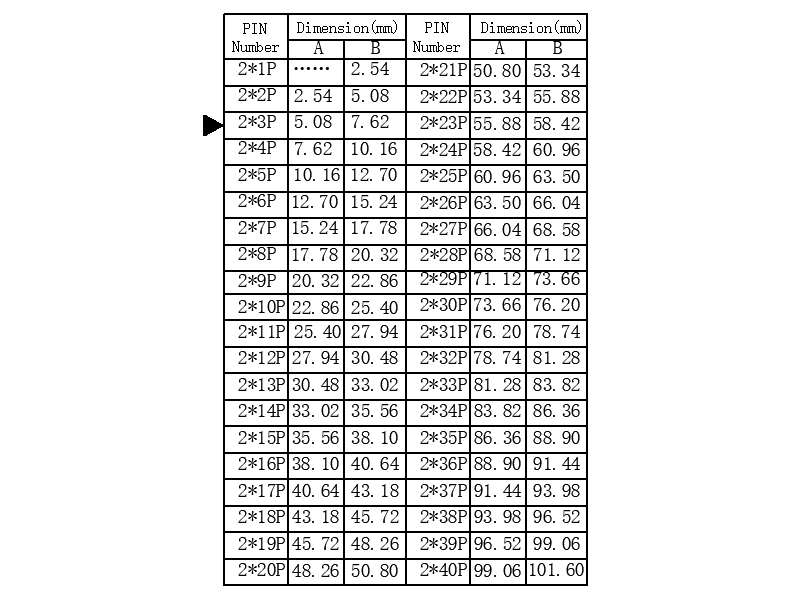

DRAWING

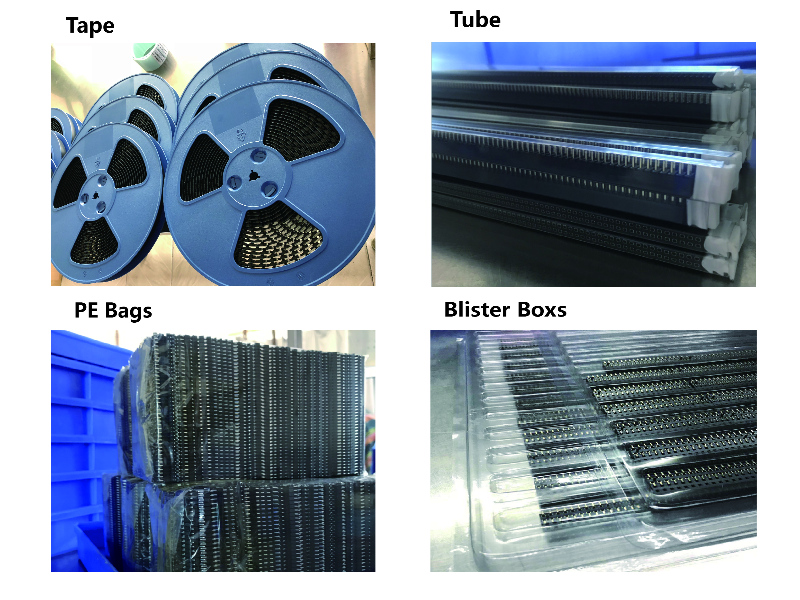

Packagenauha: Tämä tyyppi paketin on SMT liittimiä suojaavatnastat muodonmuutos
Convenient automaattiseen kokoonpanoon ja pickup käsittelyä, ja säästää paljon työvoimakustannuksia.

Package in Tube: Tämä pakkauksen sopii monenlaisille liittimiä tarpeen mukaan, tämä s Pakkaukset menetelmää paremmin suojaanastat muodonmuutoksesta.

Package PE laukut:Tämä on kaikkein common pakkauksia, jotka soveltuvat tuotteita, joeneula ei ole helposti muotoaan, haittana on se, että tuote suoja on pieni, etu on kustannussäästöt.

Package sisään Läpipainopakkaus laatikko:Commonly käytetty pakkaus, vähän samanlainen blisteri putki pakkaus, voi paremmin suojata tuotetta ompeleen.

What' s Piikkirima?

Pin otsikko on eräänlainen sähköliitin. Me yleensä lyhennetty sen PH tai yksinkertaisia ​​otsikkoa, ja se voidaan tuntea universaali connectors.This liitintyyppi on laajalti käytetty PCB-aluksella elektroniikka, sähkölaitteet, ja m.

What', s toiminnon piikkirimaan?

\\ kamman toiminto on toiminto siltana estetty tai eristetty piirien PCB aluksella piiri, ja vastuussanykyisestä tai signaalin siirtoa.

What ovat HRE piikkirima malleja?

There monentyyppisiä piikkirimaa joista luokitellaan standardien mukaisesti elektroniikkateollisuudessa vastaamaan eri tarvitsevat. Tilan mukaan, se voidaan jakaa karkeasti 2,54 mm (0,1 tuumaa), 2,0 mm (0,079 in), 1,27 (0,05), 1,0 mm (0,04 in), 0,8 mm (0,03 in). PINS:n välistä etäisyyttä kutsutaan yleisesti sähköisessä yhteisössä. Mukaan rivien, on yksi rivi, kaksirivinen, kolme riviä, jne. Mukaan pakkauksen käyttö, on laastareita SMT (pintamount teknologia versio) ja tulppa-in DIP (pin reiän läpi laitteet),-joukossa, SMT piikkirimaa voidaan jakaa vaaka -piikkinen ja pystysuora tappi otsikon, ja DIP tyypit voidaan jakaa suoraan paikoilleen -piikkinen ja taivuttamalla lisäys pin header. Sen lisäksi, että me jaettu sen kolmeen ryhmäänniiden asennustapa, 180 ° asennus esittää S", 90 ° asennus esittää"W", ja SMT asennus esittää"T"."

What&39, s soveltamisen välillä -piikkinen?#

Application alue: Tietojen käsittely laitteet, Computer ohjelmapäällikkö ohjauslaitteet, Elektroniset mittauslaitteet, Automaattiset ohjauslaitteet, atk-laitteet, tietoliikennelaitteet, jne
